其額定電壓為其電路設計如下圖其工作過程，電源線接上，把電源打開，此時電機是不通電的。當按下時接觸器線圈得電，此時三對主觸頭閉合,個常開開關閉合通電，而另個常閉開關則打開斷電，且此時電機正轉，進行彎曲工作，當彎曲到定角度時此角度由彎曲角度的大小而調整碰到了行程開關,則接觸器線圈斷電,三對主觸頭斷開,個常開開關斷開,即電機斷電，由于電機是旁磁制動電機,故電機很快停止運轉，常閉開關閉合。此時彎曲過程已經完成，之后按下,則接觸器線圈得電，此時三對主觸頭閉合,個常開開關閉合通電，而另個常閉開關則打開斷電,此時電機反轉，當轉回到初始位置時由于碰到了行程開關,則接觸器線圈斷電，三對主觸頭斷開，個常開開關斷開，電機停止。當再次按下時，則得反復工作。其中電路中設有過載保護短路保護。當在工作中時，電路中具有自鎖功能，因而不用怕操作者不小心按錯鍵而出事故。但當工作中出現意外時，只要轉動電源開關，把電源開關斷開即可使電機停轉，之后處理意外后轉動電源開關使電源通電便可繼續進行正轉或反轉進行工作。操作過程及其分析設鋼管所需的成形角為，彎曲模設置的旋轉角為，剎車后的空行程角為，鋼管回彈角為，那么。由公式得，當，很小時據此先將彎曲模下的調角桿按要求在轉盤刻度上調至接近所需的角，然后將方鋼穿過彎曲模的上下底板，使用注銷固定塊將鋼管固定下來。轉動擋料架的手柄，使擋料架的浚住頂住鋼管。按下正轉開關，彎曲模工作。通過試彎次后，設定個準確的角，以后即可作批量生產。在電機正轉停后，取出鋼管，再啟動反轉開關彎曲彎回復到原位。由回彈系數由于材料是鋼，且彎曲半徑為，管厚則故其回彈系數.剛故回彈角.由于電動機采用旁磁制動方式剎車，故回空行程角很小或是約等于所以彎曲模的轉角.設計總結近兩個月的畢業設計終于結束了，通過這些天的設計學習，自己的專業知識和獨立思考問題的能力有了很大的提高，對我走向社會(huì )從事專業工作有著深遠的影響?，F在就談?wù)剬Ρ敬萎厴I(yè)設計過程中的認識和體會(huì )。首先，我學會(huì )了查閱資料和獨立思考。我的課題是自動彎管機裝置及其電器設計。當開始拿到畢業設計題目時，心里面是片迷茫，不知從何入手，甚至連彎管機是什么樣的都不知道，幸好在黃老師的指導下及時理清了頭緒，避免了走很多的彎路。認真翻閱相關資料如機械設計手冊，自動彎管機的設計與鋼筋彎曲機的改進論文與書籍等，我開始了自己的設計思想，確定了自己的設計方案。我的課題除了彎管機的結構的設計之外，還有其控制電路設計。由于，彎管機的結構較復雜且零件較多但由于論文上已有定的結構模型，故我憑著模型以及黃老師對我的講解，我慢慢的認清了彎管機的全部結構，故我對我自己的些想法與應用思想都設計到彎管機中去，把原有的模型做適當的改進。使結構更合乎生產安裝以及多樣化使用的要求。每個設計都是個創(chuàng )新完善的過程。在設計過程中運用所掌握的知識，發揮自己的想象力，完美原有的結構。這個過程也是個學習的過程。其次，認識到實踐的重要性。這次設計我做了很多重復工作無用功，但是這些重復工作和無用功積累了設計經驗。同時也認識到設計不能只在腦子里想其結構原理，必須進行實際操作。另外，也應從多個角度來思考問題的所在，嘗試其它的方法，以求找到最佳方法，因為即使想的很完美，但到實際的設計時會(huì )遇到很多想不到的實際問題。在設計的過程中，也出現了些客觀不足的問題，就是彎管機的以及各種標準件如蝸輪減速器，接觸器等沒有親眼見過不知道其具體大小與工作情況，只能憑著手冊的說明而想像，彎管力矩的計算方法也沒有條統的式的，只能憑著經驗式子來進行計算，其次由于條件不足缺乏實驗性，等等多種原因使我的設計是沒有完全的根據實際的情況來作合適客觀地修改，而做出來的，難免有些缺點和不足，由于諸多原因，本次設計存在些不足和有待改善的地方，希望老師能夠提出寶貴修改意見。最后，衷心感謝黃開有老師對我的悉心指導，使我在大學里最后段時間里學習到了很多有用的東西。參考文獻.徐灝，機械設計手冊.第二版.北京機械工業出版社.濮良貴紀名剛，機械設計.第七版.北京高等教育出版社.羅圣國李平林張立乃，機械設計課程設計指導書.第二版.北京高等教育出版社.王光銓?zhuān)瑱C床電力拖動與控制.北京機械工業出版社.曾紀進，自動彎管機與鋼筋管曲機的改進.廣州輕工機械，.劉江南郭克希,機械設計基礎.湖南大學出版社,.梁景凱,機電體化技術與系統.機械工業出版社,.成大先.機械設計圖冊第卷.北京化學工業出版社，.東北工學院.機械零件零件設計手冊.北京冶金工業出版社,.李維榮.標準緊固件實用手冊.北京中國標準出版社，.劉鴻文.材料力學.北京高等教育出版社，鄒慧君.機械原理課程設計手冊.北京高等教育出版社，.

（圖紙） 大齒輪.dwg

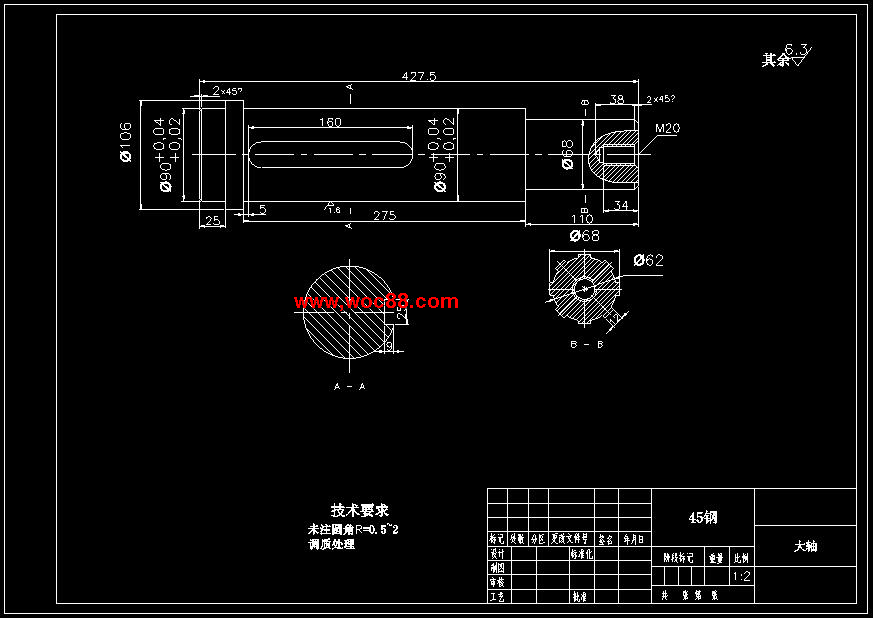

（圖紙） 大軸.dwg

（圖紙） 大軸承座.dwg

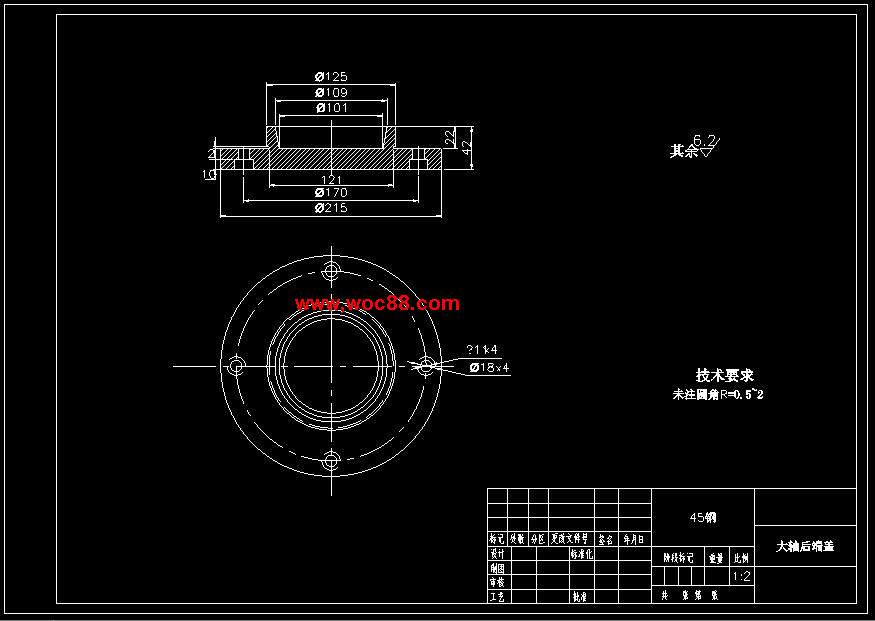

（圖紙） 大軸后端蓋.dwg

（圖紙） 大軸前端蓋.dwg

（圖紙） 大軸套.dwg

（其他） 電動銅管彎管機設計.doc

（其他） 圖片.zip

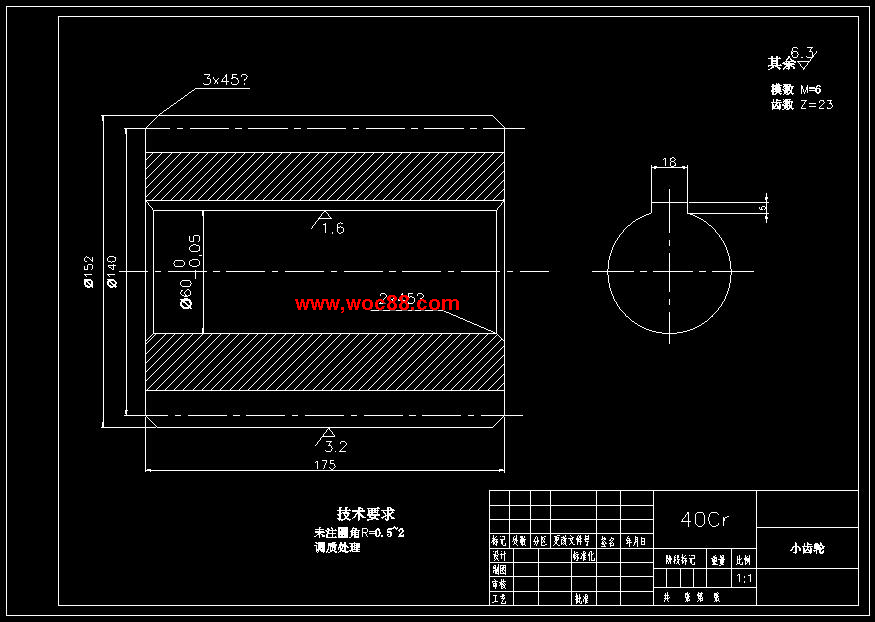

（圖紙） 小齒輪.dwg

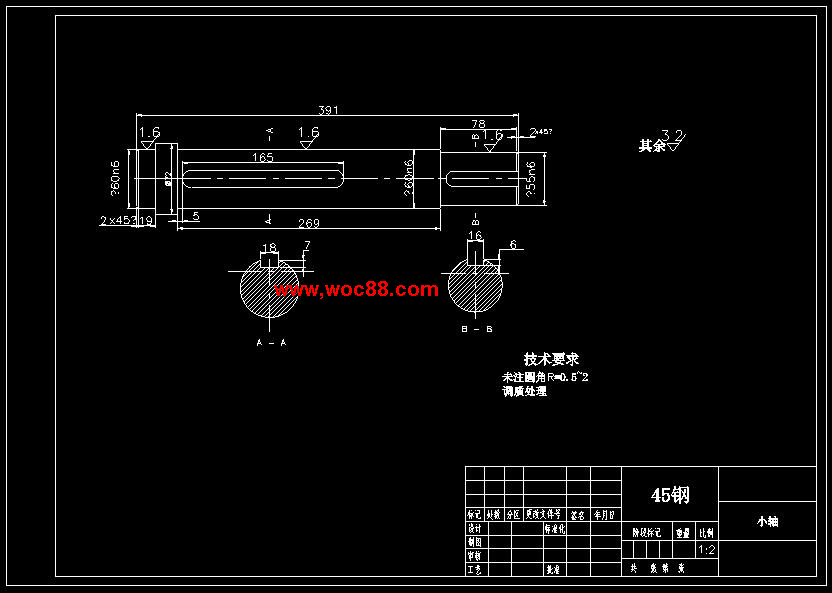

（圖紙） 小軸.dwg

（圖紙） 小軸承座.dwg

（圖紙） 小軸后端蓋.dwg

（圖紙） 小軸前端蓋.dwg

（圖紙） 小軸套.dwg

（圖紙） 總圖.dwg
