（獨家原創(chuàng )）電動機座加工自動線卸料機械手設計（全套CAD圖紙）

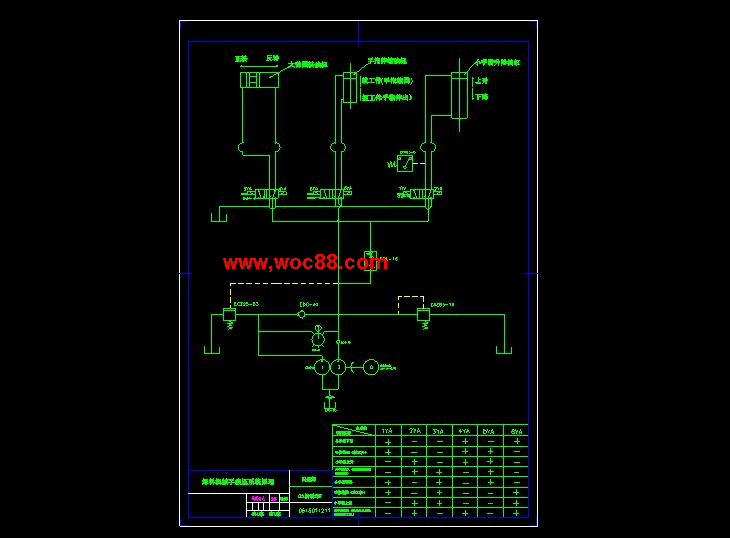

械手般采用單泵或雙泵供油，手臂伸縮手臂俯仰手臂旋轉等機構采用并聯供油，這樣可有效降低系統的供油壓力，此時為了保證多缸運動的系統互不干擾，實現同步或非同步運動，換向閥需采用中位型換向閥。綜上所述并結合本設計方案，夾緊缸換向選用二位三通電磁閥，其它缸全部選用型三位四通電磁換向閥。選電磁閥便于自動化控制，選中位為型使定位準確，如圖三位四通換向閥回轉缸調速方案本機械手的液壓系統有分別小手臂升降大手臂回轉手爪夾緊的共個直動式液壓缸和控制手腕擺動和手腕旋轉的共兩個回轉液壓缸。其中控制小手臂升降大手臂回轉的直動式液壓缸所需的流量很大，需要個大流量泵快速供油，而控制手爪夾緊的直動式液壓缸缸所需的流量較小，只需要個小流量泵，所以采用雙聯葉片泵。采用雙泵供油系統，它在需要大流量動作的缸運動時，雙泵同時為供油，在需要小流量動作液壓缸運動時，則用小流量泵供油，而大流量泵低壓卸荷。雙泵供油系統避免了溢流損失過大。能源利用效率較高。雙泵供油系統如圖減速緩沖回路通用工業機械手要求可變行程，在液壓缸的起動和停止的過程中都需要緩沖。.液壓缸中緩沖裝置的工作原理是利用活塞或缸筒在其走向行程終端時在活塞和缸蓋之間封住部分油液，強迫它從小孔或細縫中擠出，以產生很大阻力，使工件部件受到制動，逐漸減慢運動速度，達到避免活塞和缸蓋相互碰擊的目的。圖緩沖裝置針形節流閥單向閥特點說明.被封在活塞和缸蓋間的油液經針形節流閥流出.節流閥開口可根據負載情況進行調節.起始緩沖效果大，隨著活塞的進行，緩沖的效果逐漸減弱，故制動行程長.緩沖腔中的沖擊壓力大.緩沖性能受油溫影響.適用范圍廣以上是針對適用范圍比較廣的緩沖裝置做些簡單說明，因為在手臂升降中油缸涉及到緩沖這個裝置，在這里特別說明！調壓回路液壓系統的壓力必須與負荷相適應，以節約動力消耗和減少發熱。本機械手采用雙聯定量泵供油，用溢流閥來調定壓力，使系統在恒壓下工作，如圖.調壓回路液壓系統的合成與完善在上述主要液壓回路選好后，再加上其它功用的輔助油路如卸荷，測壓等油路，就可以進行合并，完善為完整的液壓系統，并編制液壓系統動作循環及電磁鐵動作順序表。卸料機械手動作程序及電磁鐵動作順序表電磁鐵動作名稱小手臂下降手指伸入抓工件小手臂上升大手臂轉入轉向轉載裝置前輸送帶小手臂下降手指縮回放工件小手臂上升大手臂轉出轉向電機座輸送帶卸料工位圖液壓原理圖機械手的控制設計工業機械手的電器控制系統相當于人的大腦，它指揮機械手的動作，并協調機械手與生產系統之間的關系。機械手的工作順序應達到的位置如手臂的升降伸縮回轉及擺動手腕的俯仰擺動和回轉手指的開閉動作以及各個動作的時間速度等，都是在控制系統的指揮下，通過每運動部件沿各坐標軸的動作按照預先設定好的程序來實現的。不論自動電氣控制裝置復雜程度如何，對于生產線及各種功能的機械手來說，般都要求電氣控制系統按照預先規定的動作程序進行順序控制。隨著工業生產的不斷發展以及工業機械手技術的不斷成熟，可編程控制器被廣泛應用，它的優點是運行穩定編程方法簡單易學功能強性能價格比高硬件配套齊全用戶使用方便適應性強無觸點免配線可靠性高抗干擾能力強系統的設計安裝調試工作量少維修工作量小維修方便體積小能耗低。所以該機械手采用控制。.運動控制方式的選擇運動控制方式有點位控制和連續軌跡控制兩種.點位控制方式就是由點到點的控制方式，只對機械手運動部件大手臂小手臂和手爪所應到達空間點的定位進行控制，而對兩個定位點之間的運動軌跡不加控制。這種方式可達到較高的重復定位精度。點位控制又分為兩點控制和多點控制兩種。如果機械手抓取和放置工件的位置都是準確而固定的，如上下料專用機械手，可由擋塊行程開關等來定位，采用起點和終點的“兩點控制方式”。通用工業機械手則要求多點定位，而且要經常更換設定位置，這時般裝有位置檢測器作為運動位置的反饋，即采用“多點式控制”。兩點的點位控制可用普通的繼電器控制線路實現，多點式的點位控制則常常采用繼電器順序控制器，可編程序控制器和微機控制系統等。連續軌跡控制方式不僅要控制行程中所有中間點的位置和終點位置，而且還應對運動軸同時進行連續控制。這種控制方式的中間定位點是無限多的，如電弧焊噴漆等機械手，需要采用連續軌跡控制方式。在控制運動軌跡的同時，還需要控制其運動速度和加速度。為了讓該機械手工作時安全可靠且有較強的穩定性，本文控制部分的設計思路是讓該機械手的部件順序動作。例如在控制機械手伸出時，先讓大臂伸出，以大臂伸出完成為轉換條件再讓小臂升降，完成上述動作后再調整手爪位置使其有正確的夾持姿態，最后再夾緊。所以，在任時間該機械手都只有個部件被驅動。而各個部件的運動方式和運動范圍都是受其結構限制的。例如活塞桿只能沿著缸壁滑動。所以采用點位控制即可以滿足設計要求，同時為了使機械手在其活動范圍內右定得靈活性，本設計采用行程開關定位，控制。.輸入輸出觸點的分配行程開關的分配圖行程開關分布圖電動機座加工生產線自動卸料機械手本設計的要求工作為將被加工工件從生產線上抓取，通過系列動作，將工件完成卸下工件工藝流程。機械手通常位于原點，原點位置位于機床上方。此時，大臂轉入度位置，小臂收縮至最高位置，手爪伸出。到手爪與機床的干涉，要求每個動作的完成都不能產生碰撞。根據工況要求，執行機構要具有手臂回轉手臂升降手指伸縮二個自由度。執行機構相應由手臂回轉機構手臂升降機構手指伸縮機構夾緊機構等組成，每部分均由氣壓缸驅動與控制它完成的動作循環為原位以卸料位置小手臂最高點為原位小手臂下降手指縮回，放下工件下料小手臂上升大手臂轉出從原位回到上料位置，轉度小手臂下降手指伸出，抓住工件上料小手臂上升大手臂轉入，回轉度到達原位個周期完成手動按鈕的分配本課題所設計的機械手包含了手動控制功能，所以要分配手動按鈕，并將這些控制按鈕做在控制面板上。按鈕分配如下.油泵電動機控制啟動停止符號標注請看下面電氣控制圖.大手臂轉入轉出大手臂轉入大手臂轉出.小手臂升降小臂上升小臂下降.手指伸縮手指伸長手指縮回.單獨工作時機械手第次下降下降.單獨工作時機械手第次下降下降.外部
